退役混凝土试验梁、其上堆叠的恒载梁段及临时支承
原研究受控试验：退役预应力混凝土梁承受堆叠梁段形成的恒载。照片为论文试验对象，拍摄者 Max Herbers；经缩放与 WebP 转码。 Max Herbers；Richter et al. (2025), Fig. 1 · CC BY 4.0

从断丝后的应变重分配识别结构变化

预应力钢丝断裂会改变周围混凝土中的应变分布。对持续性结构变化的监测，需要同时观察沿梁方向的变化和横截面上的位置差异。Richter、Will、Herbers 与 Marx 于 2025 年发表的研究，采用分布式光纤应变测量观察这一过程。[1]

试验于 2022 年在一根退役铁路桥预制梁上实施。梁长 11.96 m，支承跨度 11 m，以堆叠梁段施加约 400 kN 恒载，研究人员逐步机械切断预应力钢丝。梁在加载前已有专门制备的跨中锯切，涉及十束预应力筋中的下部六束；后续测量关注另外两束上部外侧筋的切断过程。这是经过制备的受控试验条件。[1]

三条梁底光纤路径记录不同响应

研究采用相干光频域反射测量，即 c-OFDR 分布式准静态应变路线。约 30 m 光纤以 S 形布设，形成三条各约 8 m 的梁底纵向测段，分别位于横向不同位置。光纤粘结在约 5 × 5 mm 槽内并以砂浆保护。[1]

钢丝切断后，靠近切断侧的 S1 测段主要表现为拉伸，远侧 S3 则因偏心引起的弯曲出现压缩，中部 S2 响应较弱。路径间的差异提示，单条光纤的幅值不足以概括整个截面的受力变化。[1]

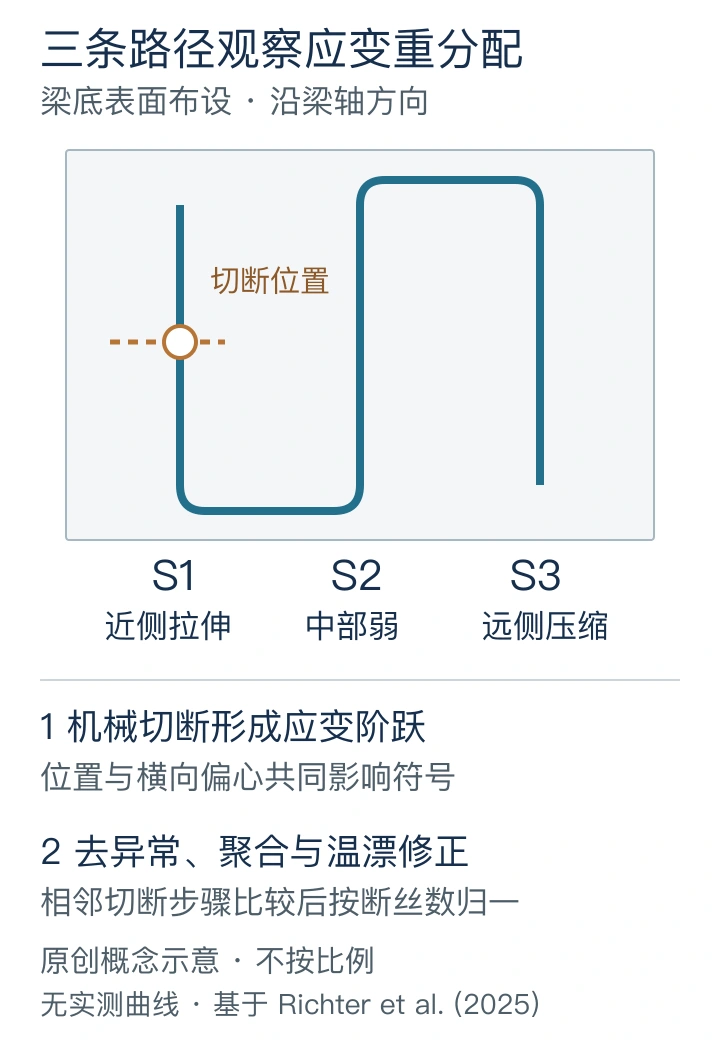

三条沿梁底纵向延伸的光纤路径，近切断侧拉伸、中部响应较弱、远侧压缩，并列出处理与归一化步骤
依据原文方法与讨论绘制的原创概念图。仅表达横向位置、偏心效应与处理步骤，不复现试验几何比例或实测曲线。[1]

单丝等效响应需要结合处理阶段理解

原文先比较相邻切断步骤的应变，再除以该步骤切断的钢丝数量，得到单丝等效变化；这些数值并非每一条都来自独立的一根钢丝断裂事件。表中响应经预处理与温度修正，原始阶段的噪声标准差另列，两者不能直接相除作为信噪比。[1]

原研究观测与处理条件；µm/m 为微应变。数值来自正文 §4.1、§4.3、§4.4 与结论，保留原文近似程度。[1]
观测项数值或条件
近侧 S1每根切断钢丝等效约 +2 至 +3 µm/m，处理后的拉伸响应。
中部 S2每根切断钢丝等效约 +0.1 µm/m。
远侧 S3每根切断钢丝等效约 −0.8 µm/m，受偏心弯曲影响。
原始阶段噪声应变标准差约 2–10 µm/m，随测点变化；与上三行处理阶段不同。
温度观测未同步安装温度传感器；利用机械影响较小的参考区间估计并修正温漂。

温漂、布设与独立参照共同进入验证

c-OFDR 信号同时受应变与温度影响。论文采用异常点剔除、测量时段内的中位数聚合及空间滤波等预处理，并基于参考区间拟合温度趋势。参考区间应尽量不受切断的机械影响；试验中光照差异造成的温度变化也需要考虑。[1]

针对类似课题，试验设计可同时布置近侧、中部与远侧测段，记录实际切断或加载时刻，并增加独立温度测量。应保留原始数据和缺测标记，比较不同处理参数对微弱阶跃的影响，再用独立工况检验识别规则。以上是由研究条件引出的验证安排。

原文讨论聚焦未开裂、后张且后粘结的混凝土结构；裂缝、徐变、交通荷载和长期热环境会改变传递关系。将该方法用于具体结构时，需要把这些条件纳入验证。这里讨论的是分布式准静态应变路线，采用的观测量和处理窗口应与具体任务对应。[1]

参考文献

[1] Bertram Richter, Elias Will, Max Herbers and Steffen Marx Detection of prestressing wire breaks in post-tensioned concrete structures using distributed fiber optic strain sensing. Journal of Civil Structural Health Monitoring 15, 3819–3840 (2025). DOI: 10.1007/s13349-025-01018-5.
