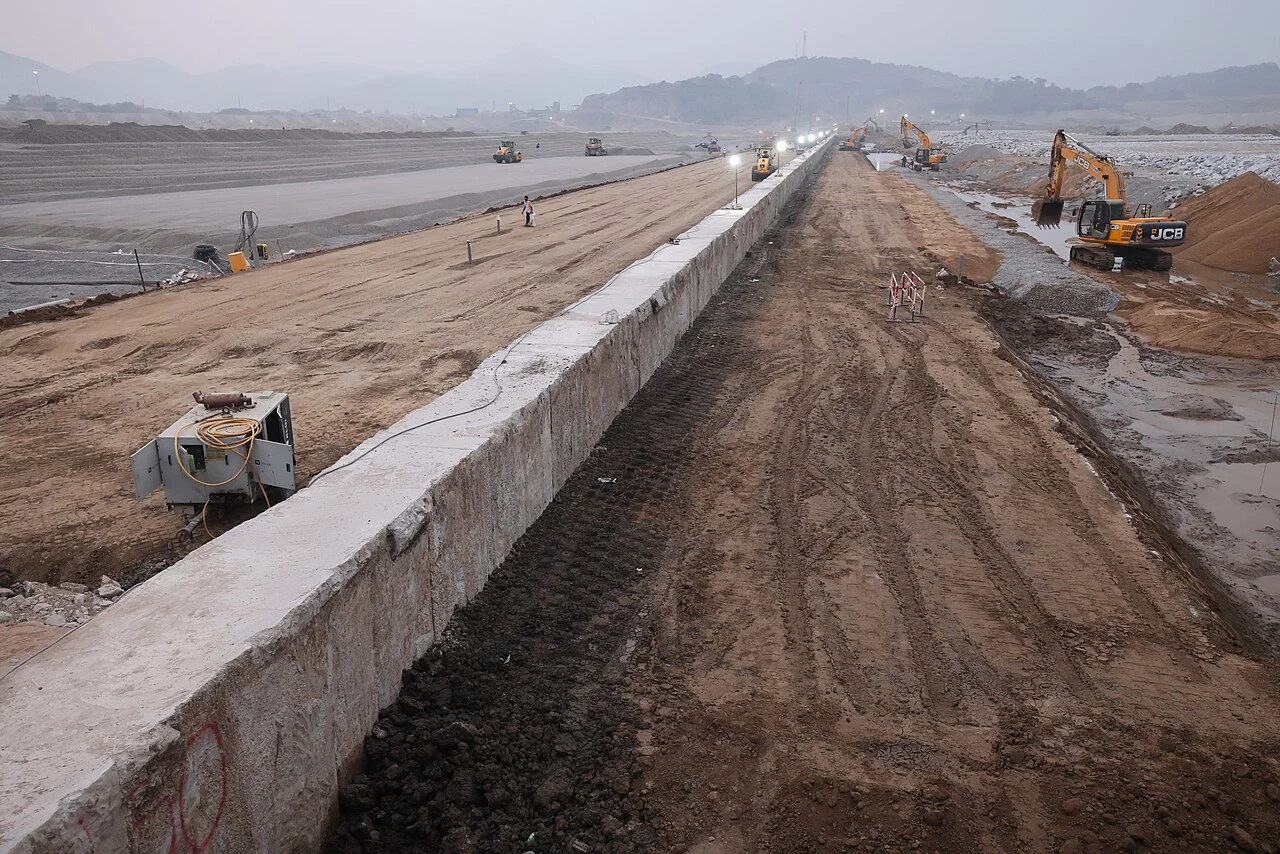

地下连续墙施工现场的墙体与土方工程
地下连续墙工程现场实拍(应用场景参考)。 Lvsreddy(缩放转码) · CC0

监测任务与感知路线

加热功率、土体热性质和初始温度共同影响温升。布设与比较应围绕同一墙段展开,并保留无渗流的参考工况。

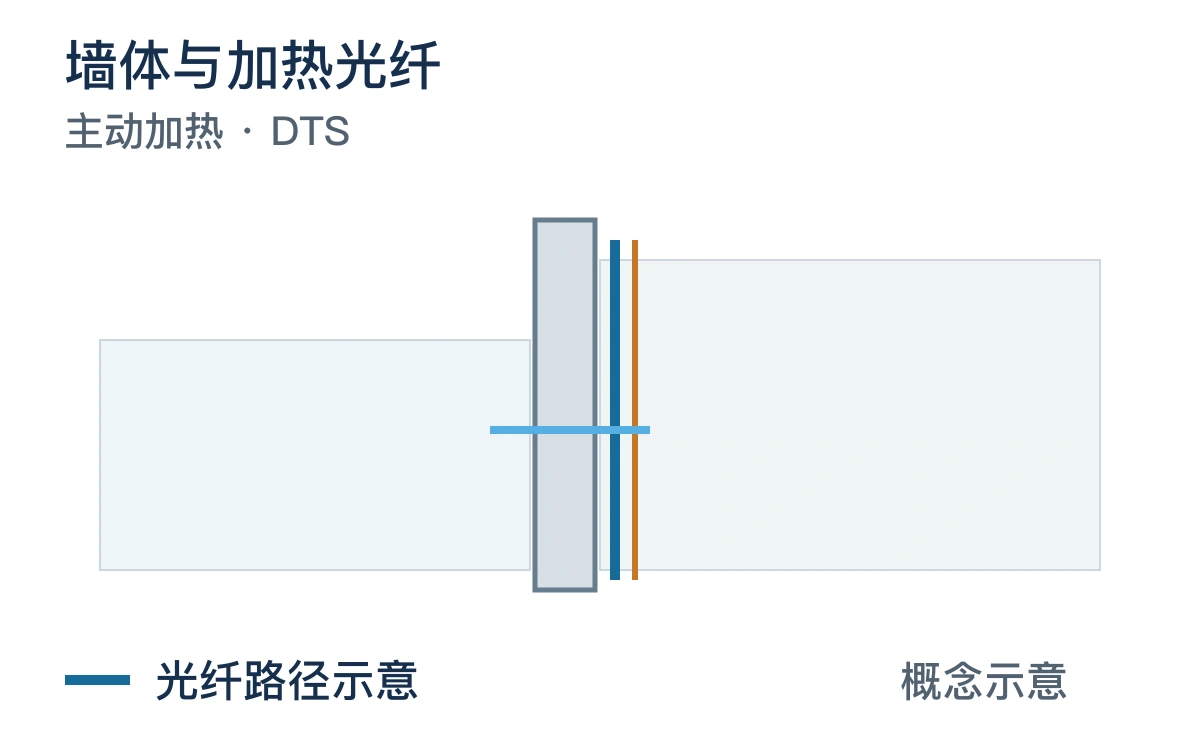

墙体与加热光纤与光纤路径的原创布设概念图
源实智感原创应用概念图,用于说明观测关系;不对应具体客户现场。

公开研究观察

Liu 等在地下连续墙物理模型中采用外部加热光纤,利用渗漏与非渗漏区域的温升差异进行识别。[1]

研究依据与建议验证分列
项目内容
研究场景地下连续墙渗流模型试验
原研究观察加热后的温升差反映渗流影响
建议的对照按墙段建立光纤与加热回路位置图,记录加热输入及初始温度。

工程验证与集成重点

设置已知渗流和无渗流对照,比较相同加热阶段的响应。

将温度异常与独立渗流观测关联,结合土体热性质解释结果。

参考文献

[1] Liu T et al. Experimental Study of Leakage Monitoring of Diaphragm Walls Based on Distributed Optical Fiber Temperature Measurement Technology. Sensors (Basel, Switzerland) (2019). DOI: 10.3390/s19102269.
