由管壁振动估计管内流速
湍流水流引起的压力脉动会激发管壁振动，贴附管壁的光纤则把变形转化为可读取的光学相位变化。Zhang 等于 2025 年发表的研究，结合大涡模拟与水循环管路试验，利用相位差的标准差建立流速标定关系，并研究背景噪声对不同测点一致性的影响。[1]
研究中的标定测量范围为 0.61–2.42 m/s。采用参考降噪后，所比较测点的最低拟合优度 R² 从 0.962 提高至 0.997。随后在 2.35 m/s 工况下，作者报告的测点间差异为 0.84%；在 0.78 m/s 低速工况下，最大差异仍为 22.5%。这些结果对应不同评价内容和流速条件。[1]
管壁感知段与地面参考段配合

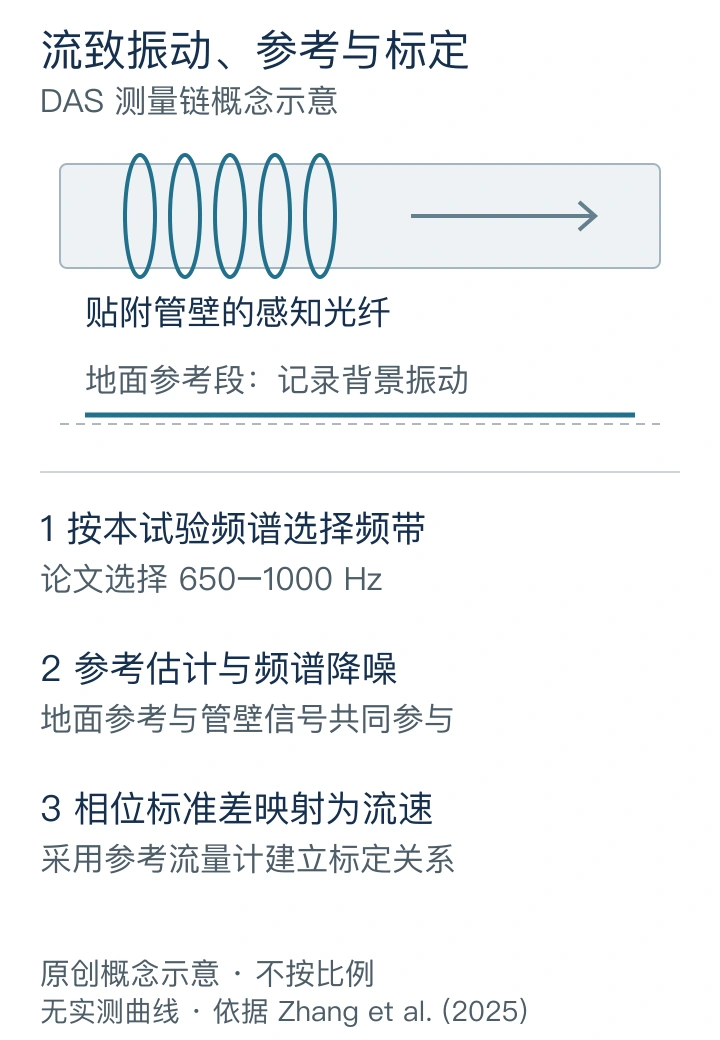

试验使用长 3 m、直径 25 mm 的 PVC 水循环管路，通过阀门调节水流，并以参考流量计提供标定读数。研究团队自制增强背散射微结构光纤，将含 11 个感知点的光纤螺旋缠绕在管道外部，另设地面贴附段采集背景振动；解调采用 φ-OTDR 型 DAS。[1]
论文中的 5 m 间隔沿光纤坐标定义，光纤绕纤集中于短管段。各流速工况采集 10 组、每组 10 s 数据。研究人员检查流致振动与背景振动的频谱后，选择 650–1000 Hz 频带，并将参考信号送入递归最小二乘估计和频谱相减处理链。[1]
将拟合表现与流速差异分开评价
论文先给出 0.61–2.42 m/s 的标定数据，再在 0.78–2.47 m/s 范围内比较 11 个感知点的流速读数。R² 描述标定曲线对数据的拟合程度，测点间差异描述同工况的空间一致性；两者应分别报告。低速工况的较大差异显示，噪声处理与流速范围会共同影响结果。[1]
| 评价项 | 原文结果及条件 |
|---|---|
| 标定范围 | 0.61–2.42 m/s；3 m、直径 25 mm 的 PVC 水循环管路。 |
| 后续比较 | 0.78–2.47 m/s，比较 11 个光纤感知点的读数。 |
| 最低 R² | 所比较测点经处理后由 0.962 提高至 0.997，评价标定拟合。 |
| 较高流速 | 2.35 m/s 时，作者报告的测点间差异为 0.84%。 |
| 低速工况 | 0.78 m/s 时，最大测点间差异为 22.5%。 |
围绕管段、频谱与参考计量安排验证
这一研究把管壁耦合、背景参考和标定模型放在同一条测量链内。对类似科研或集成任务，试验方案应明确管材、管径、支承、绕纤方式、泵和阀门状态，并同步记录参考仪表读数。这些条件会改变流致振动传递与背景频谱。
验证可覆盖低流速、流速过渡和稳定湍流工况，分别报告标定残差、相对参考仪表的误差、测点间差异及跨日重复性。频带应由现场频谱重新选择；参考段的布设需要兼顾背景代表性和流致信号隔离。采用跨日或跨管段留出数据复核，有助于评价标定关系的迁移。以上为面向后续试验的设计安排。
原研究采用增强背散射光纤和受控水循环管路。将这种流致振动路线用于不同管材、埋设条件或介质时，需要建立相应的耦合与标定关系，并保留参考计量的溯源和不确定度信息。[1]
参考文献
[1] Keqing Zhang, Baoqiang Yan, Hao Li, Junliang Lin, Jie Wu, Zhijun Yan and Qizhen Sun High-Precision Flow Rate Measurement Based on Distributed Optical Fiber Acoustic Sensing. Photonic Sensors 15, 250313 (2025). DOI: 10.1007/s13320-025-0705-0.
